Proteção de sobrecargas em cursos longos: novo sistema EC.PR para monitorizar calhas articuladas
Uma chave de fendas esquecida na calha articulada, uma guia dobrada, bem como o gelo, a neve ou materiais a granel, podem rapidamente conduzir a uma avaria total numa grua com custos elevados. Para isso, a igus desenvolveu o sistema de monitorização das forças de tração/compressão. O EC.PR regista de forma precisa os valores no ponto móvel flutuante e ajusta os limites de força. Isto previne elevados custos de reparação e eventuais danos nos sistemas.
Uma avaria do sistema é o pior cenário para os operadores das gruas de pórtico. Muitas vezes os custos são elevados não só para a reparação e manutenção, mas sobretudo para o tempo de paragem e de não produção. A igus desenvolveu o sistema EC.PR especialmente para calhas articuladas de longo curso a partir de 150 metros, que utiliza sensores para determinar a força de tração/compressão da calha articulada e se desliga automaticamente quando uma força definida é excedida.
Isto pode prevenir avarias nos sistemas. Se, por exemplo, um objeto estranho entrar na calha articulada ou se a guia deformar, a força de tração/compressão aumenta nessa posição. O sistema deteta o valor alterado e desliga o sistema.
Com o novo sistema EC.PR, a força para desligar o carro é automaticamente ajustada a cada posição. O sistema recebe as informações do posicionamento através de módulos adicionais, tais como um PLC da Siemens, um servidor OPC-UA ou sistemas de medição analógicos ou digitais. O sistema EC.PR pode ser facilmente integrado nos sistemas de controlo existentes e quadros de comando.
Testado sob condições reais nas nossas instalações de teste ao ar livre

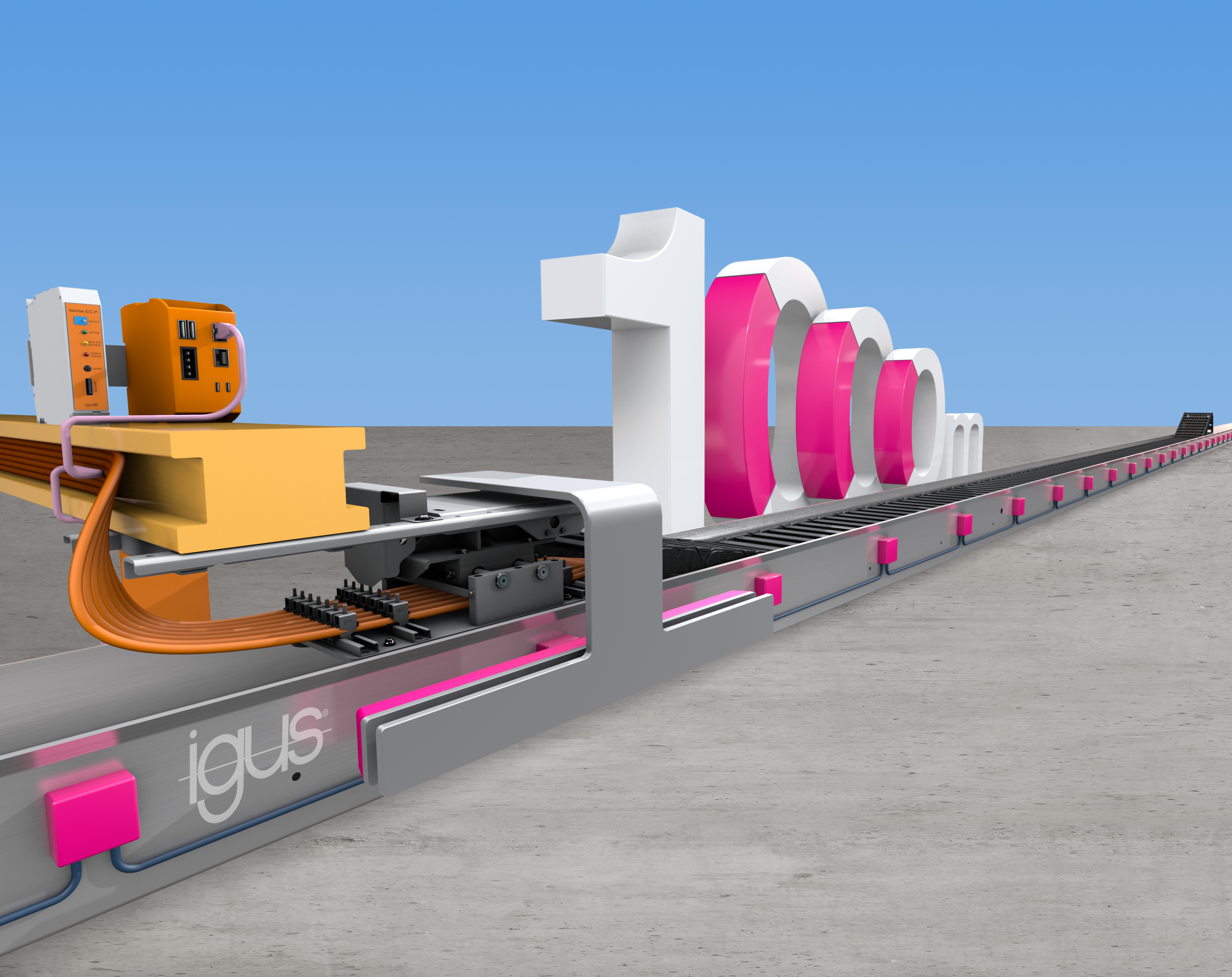

O sistema EC.PR é composto por dois sensores que comunicam entre si. Um sensor mede a força de tração/compressão da calha articulada enquanto, por exemplo, um sistema digital de medição da distância determina a posição exacta do carro ou do ponto móvel da calha articulada. Para este efeito, as chamadas “balizas” estão ligadas entre si no exterior da guia a uma distância de 500 milímetros. Em cada posição é definida uma força de tração/compressão limite. Se a força de tração/compressão definida para a posição for excedida, o sistema desliga-se automaticamente através do EC.PR. O utilizador pode remover o objeto estranho da calha articulada, restaurar o sistema e colocá-lo novamente em operação. O novo sistema já foi testado com sucesso na banca de ensaios exterior com 200 metros de curso na igus em Colónia.
Assista ao vídeo de explicação do sistema EC.PR em 60 segundos
